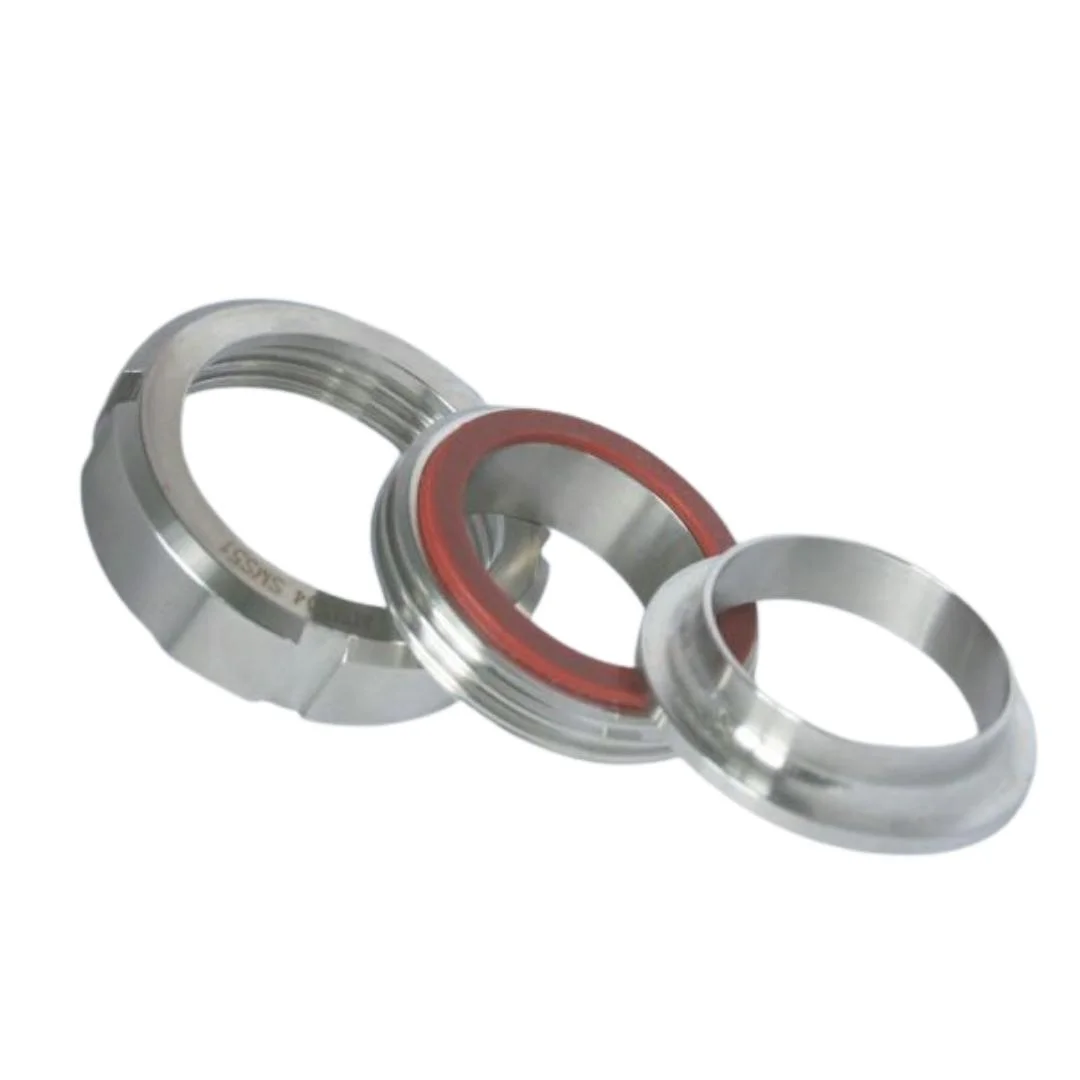

Mova DIN

Nerūdijančio plieno movos skirtos sujungti dviem nerūdijančio plieno vamzdžiams. Mova DIN gali būti pagaminta arba iš AISI 304, arba iš AISI 316 plieno. Šios nerūdijančio plieno detalės tinkamos pieno, mėsos, daržovių, gėrimų ir kito maisto pramonei.

Aprašymas

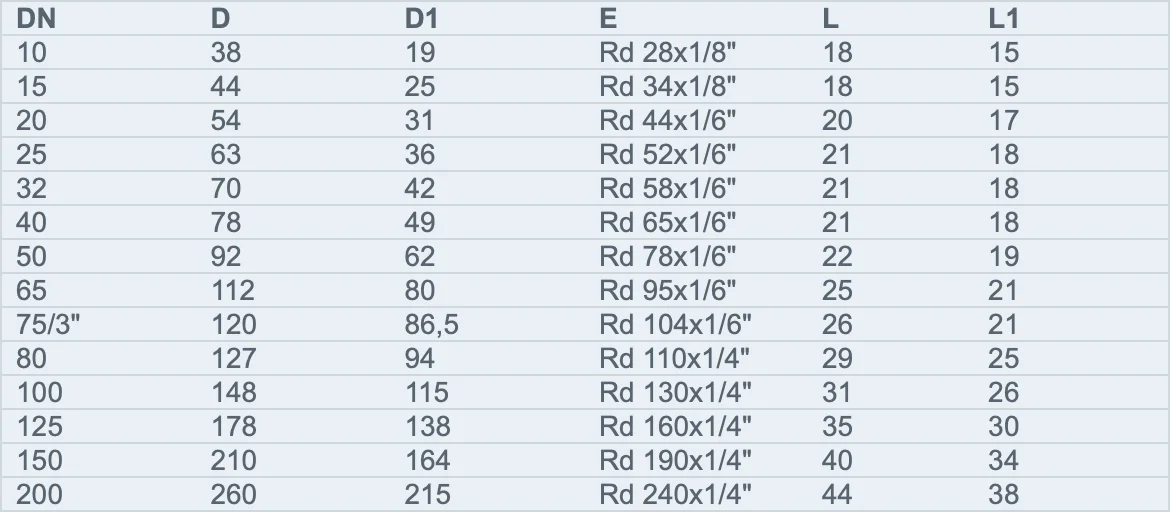

Movos veržlės DIN išmatavimai:

DN	D	D1	E	L	L1
10	38	19	Rd 28×1/8″	18	15
15	44	25	Rd 34×1/8″	18	15
20	54	31	Rd 44×1/6″	20	17
25	63	36	Rd 52×1/6″	21	18
32	70	42	Rd 58×1/6″	21	18
40	78	49	Rd 65×1/6″	21	18
50	92	62	Rd 78×1/6″	22	19
65	112	80	Rd 95×1/6″	25	21
75/3″	120	86,5	Rd 104×1/6″	26	21
80	127	94	Rd 110×1/4″	29	25
100	148	115	Rd 130×1/4″	31	26
125	178	138	Rd 160×1/4″	35	30
150	210	164	Rd 190×1/4″	40	34
200	260	215	Rd 240×1/4″	44	38

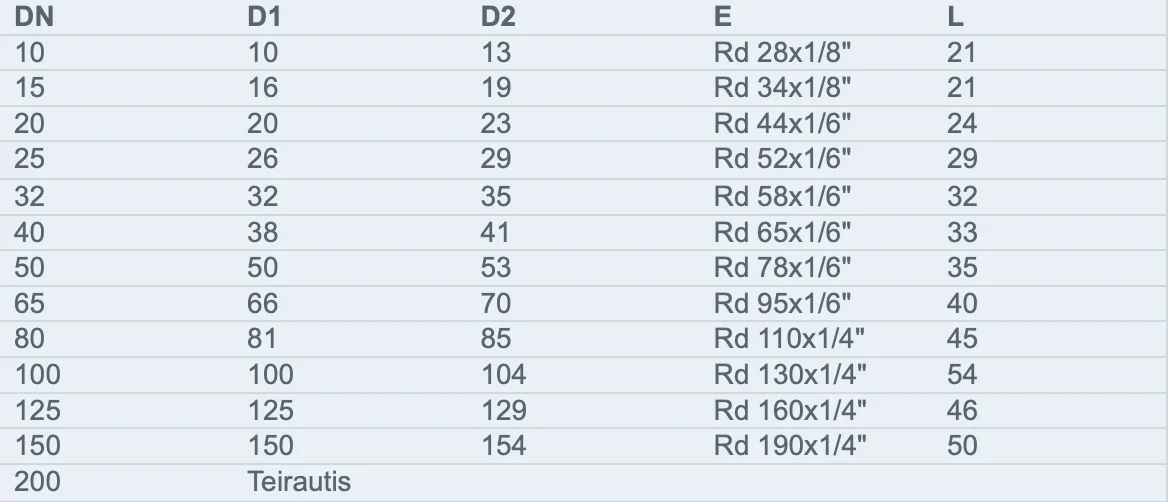

Movos srieginio atvamzdžio DIN išmatavimai:

DN	D1	D2	E	L
10	10	13	Rd 28×1/8″	21
15	16	19	Rd 34×1/8″	21
20	20	23	Rd 44×1/6″	24
25	26	29	Rd 52×1/6″	29
32	32	35	Rd 58×1/6″	32
40	38	41	Rd 65×1/6″	33
50	50	53	Rd 78×1/6″	35
65	66	70	Rd 95×1/6″	40
80	81	85	Rd 110×1/4″	45
100	100	104	Rd 130×1/4″	54
125	125	129	Rd 160×1/4″	46
150	150	154	Rd 190×1/4″	50
200	Teirautis

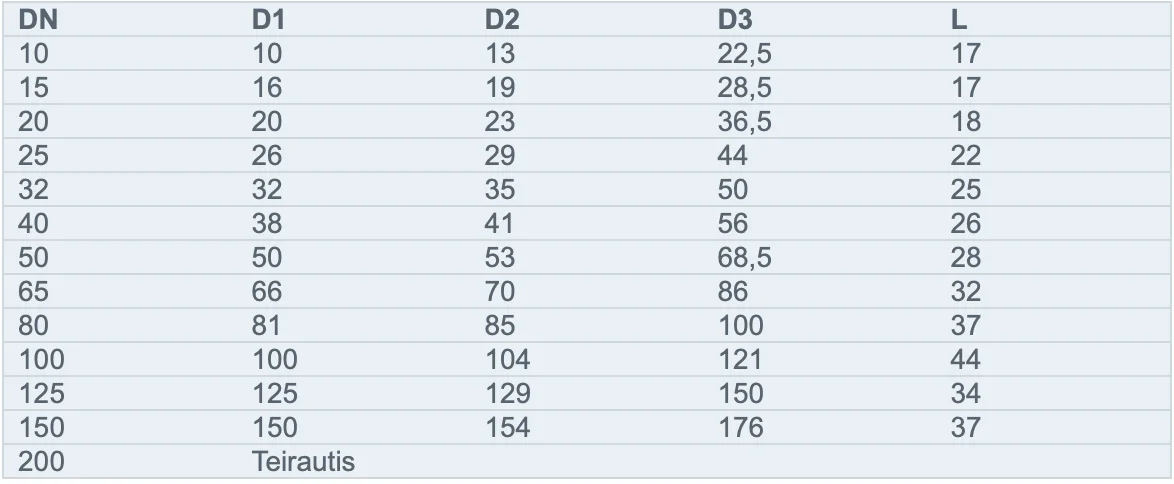

Movos kūginio atvamzdžio DIN išmatavimai:

DN	D1	D2	D3	L
10	10	13	22,5	17
15	16	19	28,5	17
20	20	23	36,5	18
25	26	29	44	22
32	32	35	50	25
40	38	41	56	26
50	50	53	68,5	28
65	66	70	86	32
80	81	85	100	37
100	100	104	121	44
125	125	129	150	34
150	150	154	176	37
200	Teirautis
